三手自調式滾輪架是什么樣的

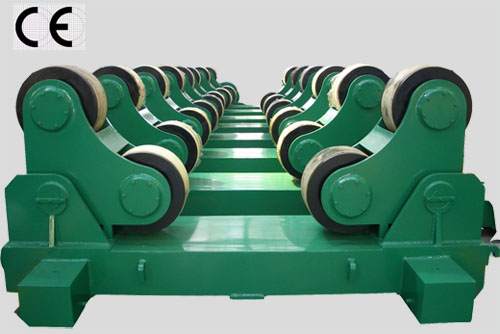

自調式滾輪架以主付機兩組為一套，即主動滾輪架和被動滾輪架自調型系列主被動架各組為四個滾輪，滾輪采用內鐵芯，外橡膠的結構制成。經久耐用，使用時無震動。主動滾輪架的運轉由調速電機通過二個蝸輪減速箱同步傳動運轉，采用調速控制器實現無級變速。機械傳動噪聲低，工件回轉穩定，工件回轉線速度為5-70m/h(為無極變速)各組鉗形架在工件直徑達一定范圍內進行自動調節，在最小直徑時，各組鉗形架的下輪在同一水平線上(不同噸位的滾輪架，工作范圍各不相同)。各噸位的滾輪架工作范圍不得超過最大直徑尺寸
主要技術參數
|
規格型號 |
最大承載重量 |
適應工作范圍 |
滾輪直徑和寬度 |
滾輪線速度 (m/h) |
電機功率 |
調速方式 |
|
|
橡膠輪 |
金屬輪 |
||||||
|
HZG-5 |
5000 |
Φ250-2300 |
Φ250×100 |
2×Φ240×20 |
6-60 |
0.75 |
電磁無級調速或變頻無級調速 |
|
HZG-10 |
10000 |
Φ320-2800 |
Φ300×120 |
2×Φ290×25 |
6-60 |
1.1 |
|
|
HZG-20 |
20000 |
Φ500-3500 |
Φ350×120 |
2×Φ340×30 |
6-60 |
1.5 |
|
|
HZG-40 |
40000 |
Φ600-4200 |
Φ400×120 |
2×Φ390×40 |
6-60 |
3 |
|
|
HZG-60 |
60000 |
Φ750-4800 |
Φ450×120 |
2×Φ440×50 |
6-60 |
4 |
|
|
HZG-80 |
80000 |
Φ850-5000 |
Φ500×120 |
2×Φ490×60 |
6-60 |
4 |
|
|
HZG-100 |
100000 |
Φ1000-5500 |
Φ500×120 |
2×Φ490×70 |
6-60 |
5.5 |
|
|
HZG-150 |
150000 |
Φ1000-6500 |
按需求制作 |
6-60 |
2×2.2 |
||
