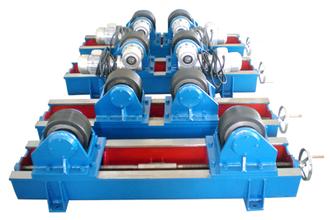

可調式滾輪架是借助主動滾輪與焊件之間的摩擦力，帶動焊件旋轉的變位機械。可調式滾輪架只有一個滾輪部件是主動滾輪部件，而另一個是從動滾輪部件。驅動裝置均采用變頻調速電機，通過減速機來拖動滾輪部件，并帶動焊件做焊接回轉。每個滾輪架中的滾輪部件間距調整，是通過手動，根據焊件情況，利用定位栓來完成。
技術參數
|
規格型號
|
最大承載重量(kg)
|
適應工作范圍(mm)
|
滾輪直徑和寬度(mm)
|
滾輪線速度 (m/h)
|
電機功率(kw)
|
間距可調方式
|
調速方式
|
|
橡膠輪
|
金屬輪
|
|
HGK-2
|
2000
|
Φ200-1200
|
Φ200×100
|
2×Φ190×16
|
6-60
|
2×0.18
|
手動絲桿可調、螺釘分檔可調
|
變頻無級調速或直流無級調速
|
|
HGK-5
|
5000
|
Φ250-2300
|
Φ250×100
|
2×Φ240×20
|
6-60
|
2×0.37
|
|
HGK-10
|
10000
|
Φ300-2800
|
Φ300×120
|
2×Φ290×25
|
6-60
|
2×0.55
|
|
HGK-20
|
20000
|
Φ500-3500
|
Φ350×120
|
2×Φ340×35
|
6-60
|
2×1.1
|
|
HGK-40
|
40000
|
Φ600-4200
|
Φ400×120
|
2×Φ390×45
|
6-60
|
2×1.5
|
|
HGK-60
|
60000
|
Φ750-4800
|
Φ450×120
|
2×Φ440×60
|
6-60
|
2×2.2
|
螺釘分檔可調
|
|
HGK-80
|
80000
|
Φ850-5000
|
Φ500×120
|
2×Φ490×70
|
6-60
|
2×3
|
|
HGK-100
|
100000
|
Φ1000-5500
|
Φ500×120
|
2×Φ490×100
|
6-60
|
2×4
|
|
HGK-150
|
150000
|
Φ1100-6000
|
/
|
Φ620×220
|
6-60
|
2×4
|
|
HGK-250
|
250000
|
Φ1100-7500
|
/
|
Φ660×260
|
6-60
|
2×5.5
|
|
HGK-400
|
400000
|
Φ1100-7500
|
/
|
Φ750×320
|
6-60
|
2×7.5
|
|
HGK-500
|
500000
|
Φ1100-7500
|
/
|
Φ750×400
|
6-60
|
2×11
|
|
|
|
