滾輪架類型的確定

2.1.1方案一：滾輪架類型：長軸式滾輪架

滾輪沿兩平行軸排列，與驅動裝置相聯的一排為主動滾輪，另一排為從動滾輪。也有兩排均為主動滾輪的，主要用于細長薄型焊件的組對與焊接，一般由用戶根據焊件情況設計定制。如圖2.1.

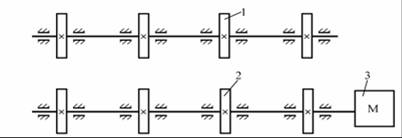

圖2.1 長軸式滾輪架

驅動方案：一臺電動機帶動兩個滾輪，即用一臺發動機帶動兩排滾輪，實現兩排均為主動輪的傳動方案。

2.1.2方案二：滾輪架類型：組合式滾輪架

組合式滾輪架,如圖2.2,的主動滾輪架，從動滾輪架，混合式滾輪架都是獨立的，使用時可根據焊件的重量和長度進行任意組合，其組合比例也不僅是1與1的組合。因此，使用方便靈活，對焊件的適應性很強，是目前應用最廣泛的結構形式。

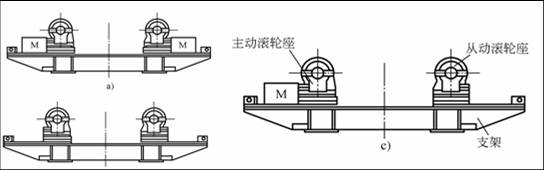

                 圖2.2 組合式滾輪架

驅動方案：一臺電動機只驅動一個滾輪架，如圖2中的c圖即為一臺電動機驅動一個滾輪。
