焊接滾輪架的種類較多，可以根據滾輪架的結構形式可以運用在不同的焊接情況。

第一種焊接滾輪架是長軸式的一共有兩排對稱放置的滾輪，兩排滾輪相互平行排列，主動滾輪和電動機相連，由電動機帶動主動輪轉動，和主動輪相對的是從動輪，從動輪上沒有動力，它靠工件對滾輪的摩擦力轉動。另外一些長軸的焊接滾輪架的滾輪就是一條直徑是0.3~0.4m不等的圓柱形的鋼柱，圓形鋼柱的長度為1~5m不。

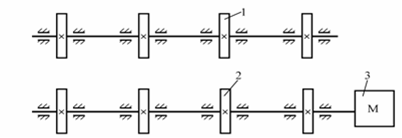

圖2-1 長軸式滾輪架

１—從動滾輪 2—主動滾輪 3—驅動裝置

另一種類是組合式滾輪架它們相互沒有連接在一起，是單獨承重的，所以這類組合式使用時便利很多，并且能適用較多類型的焊件。組合式滾輪架在焊接生產中的運用相對是最為普遍的焊接滾輪架。

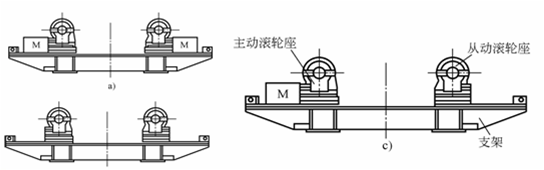

圖2-2滾輪組在支架上的組合

a)主動滾輪架  b）從動滾輪架  c）混合式滾輪架  M—滾輪驅動裝置

焊接滾輪架共有兩種按照調節方式?？紤]到要在焊接過程中順應裝配焊接直徑大小不同的焊件，焊接滾輪架的兩對滾輪之間的距離可以根據焊件直徑的不同進行可大可小，調整滾輪之間距離的方式有兩種。

一種是非自調式滾輪架，它的調節原理是通過轉動絲杠來拖動滾輪的機架，使主動或者從動滾輪機架遠離或靠近另一組滾輪，從而調節滾輪之間的距離。

另一種是自調式的。它的兩對滾輪由滾輪軸支撐在鉗形架上用螺栓固定，鉗形架可以圍繞芯軸轉動，調整滾輪架的中心角從而可以焊接不同直徑大小的焊件。該類型的焊接滾輪架是共有兩幅分別為和電動機相連的主動輪和起到支撐作用的從動滾構成為成對使用，具有如下特點：主動輪上連接有電動機并在電動機的帶動下主動輪開始轉動，由于工件和主動輪之間有摩擦力，工件被帶著轉動，工件的另一端主要依靠從動輪支撐，在摩擦力的作用下工件帶動從動輪轉動。滾輪轉動時產生震動較小不容易產生滑動因此性能穩定，在焊接工業中的運用最為廣泛。

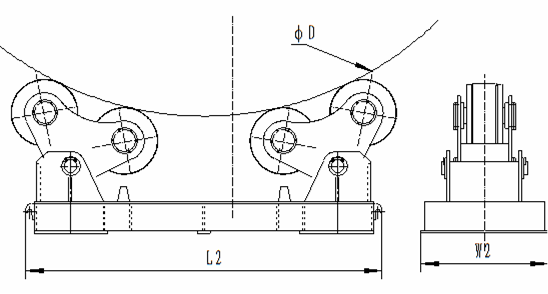

圖2-3 自調式滾輪架主動滾輪架

圖2-4 自調式滾輪架從動滾輪架
